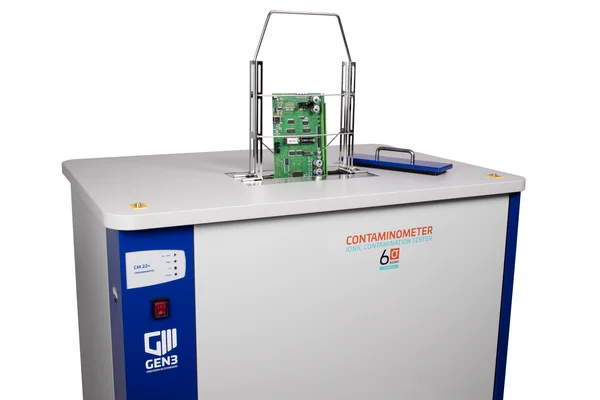

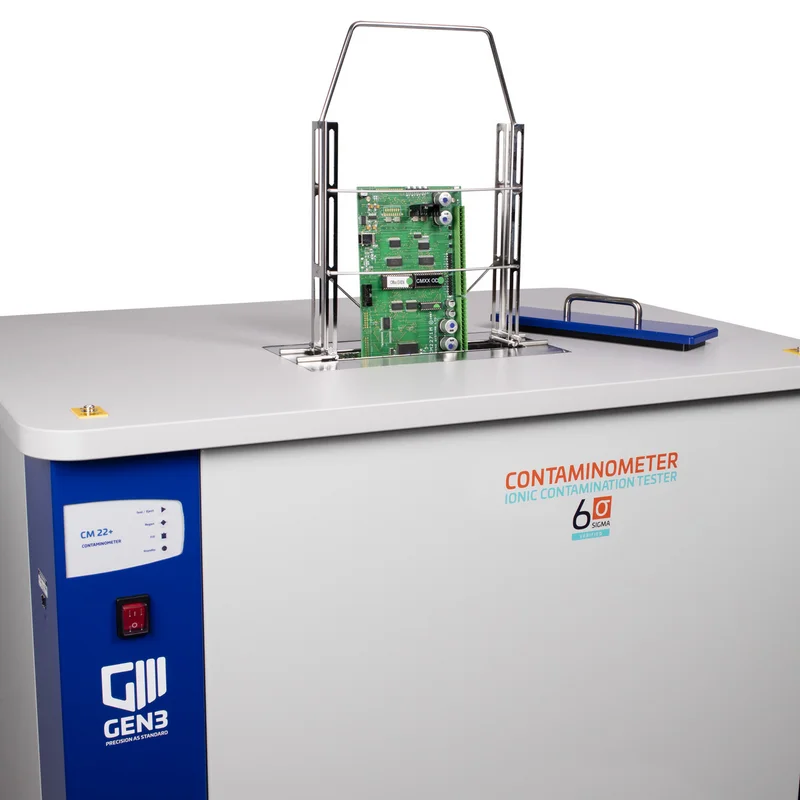

GEN3 – Contaminometer-Serie
Prüfgerät für Baugruppen und Leiterplatten auf leitfähige Rückstände
Ionische Verunreinigungen können die Zuverlässigkeit von Baugruppen negativ beeinflussen. Die Rückstände können elektrochemische Vorgänge in Gang setzen, die zu irreversiblen Schäden und Ausfällen der Baugruppe führen können. Daher ist eine Kontrolle der Baugruppen auf ionische Verunreinigungen schon im Entwicklungsstadium und im Fertigungsprozess sinnvoll. Mit dem Gerät können ionische Verunreinigungen auf Leiterplatten und Bauteilen jederzeit bestimmt werden. Die GEN3-Contaminometerserie ist insbesondere zur Überprüfung von Leiterplatten während und nach der Herstellung, beim Wareneingang, nach dem Löten und bei der Endmontage geeignet. Durch den systematischen Einsatz können Kontaminierungsquellen zurückverfolgt und damit vermieden werden.
Produkteigenschaften
- Messung von ionischen Verunreinigungen in Übereinstimmung mit den internationalen Standards
- hochgenaues Messsystem
- verschiedene Tankgrößen für unterschiedliche Leiterplattengrößen
- CM11+:
praktisches Desktopsystem für kleinere Baugruppen
- CM22:
kostengünstiges System für Baugruppen mit größerer Bauhöhe
- CM33:
speziell auf noch größere Leiterplatten und Baugruppen ausgelegt. Die Ausführung der Pumpen und Ventile ist auf das hohe Tankvolumen angepasst.
- CM60:
leistungsfähige Pumpen für eine hohe Umspülrate, automatische Befüllung aus einem Vorratsbehälter, Volumenmesszelle zur automatischen Oberflächenbestimmung
- CM BBT:
speziell für die Leiterplattenindustrie für große, unbestückte Leiterplatten entwickelt
Anwendungsbereiche
Überprüfung auf ionische Verunreinigungen auf:
- Leiterplatten
- Baugruppen
Verfügbare Versionen
| Bezeichnung | Version | Tankgröße |
| CM11+ | 50 % | 300 x 250 x 36 mm |
| CM11+ | 75 % | 300 x250 x 36 mm |
| CM22 | 50 % | 350 x 250 x 60 mm |
| CM22 | 75 % | 350 x 250 x 60 mm |
| CM33 | 50 % | 500 x 350 x 60 mm |
| CM33 | 75 % | 500 x 350 x 60 mm |
| CM33 | 50 % | 610 x 610 x 90 mm |
| CM33 | 75 % | 610 x 610 x 90 mm |
| CM60 | 50 % | 500 x 350 x 60 mm |
| CM60 | 75 % | 500 x 350 x 60 mm |
| CM BBT | 50 % | 610 x 610 x 15 mm |
| CM BBT | 75 % | 610 x 610 x 15 mm |
