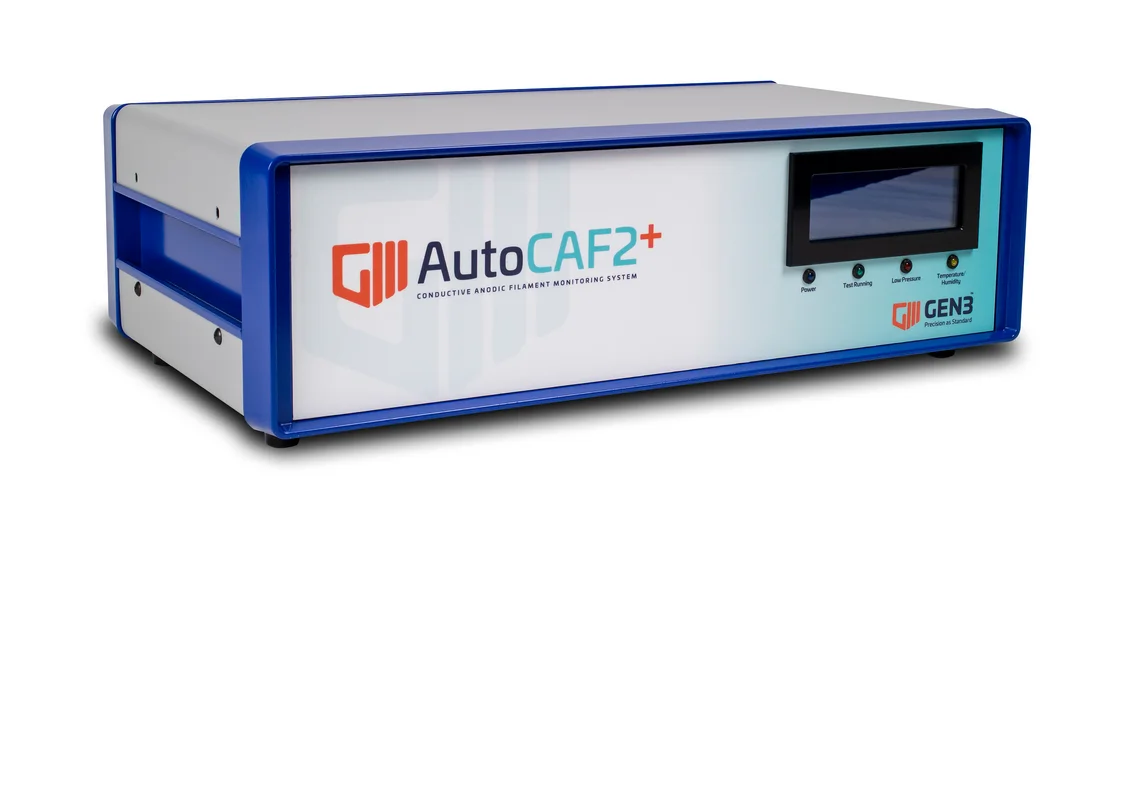

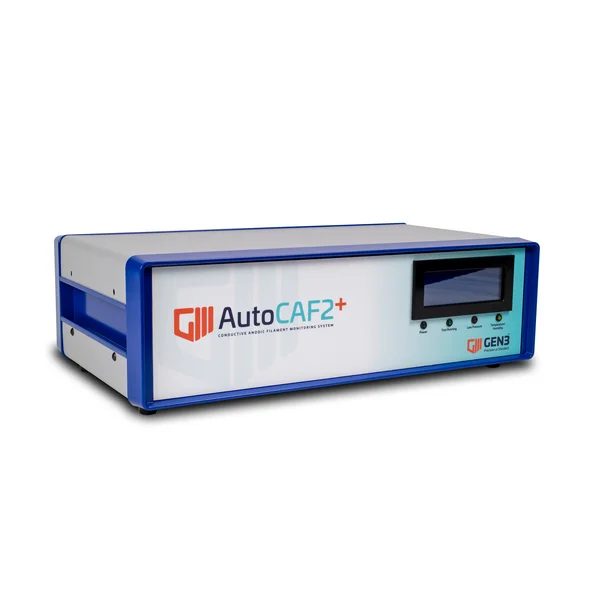

GEN3 – AutoCAF2+

Messgerät zur Erkennung und Überwachung der CAF-Bildung in Leiterplatten

Aufgrund der steigenden Beanspruchung durch wechselnde Temperaturen, Feuchtigkeit und verschiedenen Spannungen sind CAF-Fehler eine ernstzunehmende Herausforderung bei der Entwicklung von Leiterplatten. Wird eine CAF-Bildung frühzeitig erkannt, können Sicherheitsrisiken minimiert und Kosten für Ausfälle reduziert werden. Mit dem AutoCAF2+ können Teststrukturen mit verschiedenen Spannungen einfach und zuverlässig auf CAF-Bildung getestet werden. Zudem sind Messungen bis zu 1.250 Volt möglich, entsprechend der ISO PASS 19295:2016(E).

Produkteigenschaften

  • Messzeit: < 10 Sekunden, um alle 256 Kanäle zu erfassen, zu messen und darzustellen
  • schnelle Datenverarbeitung: Messung pro Kanal in weniger als 15 Millisekunden
  • mögliche Spannungen: + 1 V bis 1.250 V
  • Messbereich: 106 Ohm bis 1014 Ohm
  • Messintervalle: frei auswählbar ab einem Minimum von 60 Sekunden
  • geschirmte Strommesskabel
  • flexibel: Es können alle vorhandenen Testspezifikationen der IPC, IEC, JNC oder anwenderspezifisch eingesetzt werden
  • adaptiver und flexibler Software-Einsatz unter Windows 10

Anwendungsbereiche

  • CAF-Tests an Teststrukturen
  • Hochspannungs-CAF-Tests

Verfügbare Versionen

Typ Messkanäle
AutoCAF2+ 64 64
AutoCAF2+ 128 128
AutoCAF2+ 256 256

Download

PDF TDS_AutoCAF2+
